應用簡介

控制閥

氣缸簡介 閉合系統空氣壓縮是一種形式的能量,是一個氣缸的空氣壓力轉換成直線運動,在選擇氣缸,您一定要注意: (1)活塞延伸多遠激活時,被稱為中風氣壓。 (2)表面積的活塞前,被稱為孔徑大小。 操作方式: (1)50 PSI壓力等級,如50防擴散安全建議 5."1/4" NPT"類型連接到每個端口,例如:1 /4不擴散為重點。 (2)必須使用活塞壓縮氣體而定。....

More Info

ISO 9001:2015

ISO9001:2015

Certificate

Number:024210

蝶閥

蝶閥

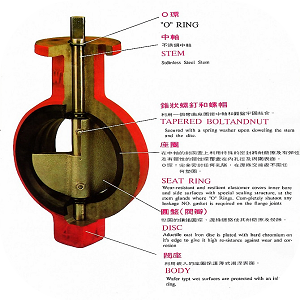

蝶閥的蝶板安裝於管道的直徑方向。在蝶閥閥體圓柱形通道內,圓盤形蝶板繞著軸線旋轉,旋轉角度為0°~90°之間,旋轉到90°時,閥門則牌全開狀態。蝶閥結構簡單、體積小、重量輕,只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉,操作簡單,同時該閥門具有良好的流體控制特性。蝶閥處於完全開啟位置時,蝶板厚度是介質流經閥體時唯一的阻力,因此通過該閥門所產生的壓力降很小,故具有較好的流量控制特性。蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門,密封圈可以鑲嵌在閥體上或附在蝶板周邊。採用金屬密封的閥門一般比彈性密封的閥門壽命長,但很難做到完全密封。金屬密封能適應較高的工作溫度,彈性密封則具有受溫度限制的缺陷。 如果要求蝶閥作為流量控制使用,主要的是正確選擇閥門的尺寸和類型。蝶閥的結構原理尤其適合製作大口徑閥門。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用,而且還應用於熱電站的冷卻水系統。常用的蝶閥有對夾式蝶閥和法蘭式蝶閥兩種。對夾式蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間,法蘭式蝶閥是閥門上帶有法蘭,用螺栓將閥門上兩端法蘭連接在管道法蘭上。 閥門的強度性能是指閥門承受介質壓力的能力。閥門是承受內壓的機械產品,因而必須具有足夠的強度和剛度,以保證長期使用而不發生破裂或產生變形。

廠牌
品名
材質
產地
規格下載
CHI
蝶閥
Butterfly control valve
鋁,青銅,碳鋼,SUS304,SUS316
台灣
蝶閥
